详细设计说明书
1 引言
1．1 编写目的
编写目的参见《需求规格说明书》中的“编写目的”。
1．2 项目背景
项目背景参见《需求规格说明书》中的“项目背景”。
1．3 术浯说明
术语说明参见《需求规格说明书》中的“术语说明”。
1．4 参考资料
(略)
2 总体设计
2．1 需求概述
本软件主要有以下几方面的功能。
(1)浏览功能
以列表形式显示全部记录。
(2)查看详细资料功能
可在浏览状态下点击某条记录，显示其全部信息。
(3)条件查询功能
用户可任意选择字段(如姓名、电话号码、电子邮件地址等)，并针对该字段构造
出组合查询条件，进行匹配查询。
(4)增加功能
增加一条或多条新的记录。
(5)删除功能
删除一个记录或删除多个记录。
(6)修改功能
修改全部字段，姓名不能为空。
(7)密码管理
登录系统后用户可以随时对密码进行，更改。
(8)报表生成
可根据提供的模板将查询结果或选中的数据生成多种风格的报表。
(9)打印功能
将生成的报表或选中记录进行打印输出。
(10)导入或导出
将全部数据或选中数据导出至文曲星、商务通或其他存储设备中；
将数据从文曲星、商务通或其他存储设备导入至本系统中。
(11)身份验证
进入系统时，对用户的身份进行检查， 只允许合法用户登录系统。
(12)帮助
为用户的使用提供帮助。
2．2 软件结构

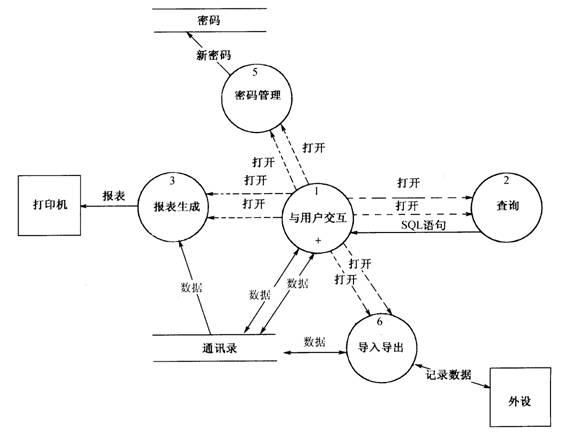

本软件的顶层数据流图如图1所示。
图1 顶层数据流图
本软件的二层数据流图如图2所示。
图2 二层数据流图

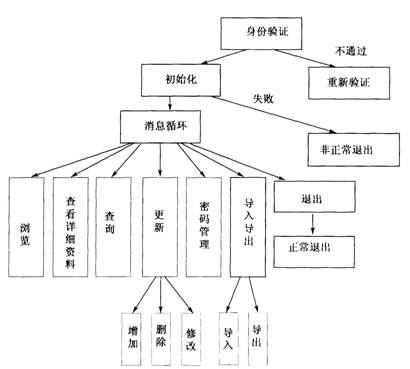

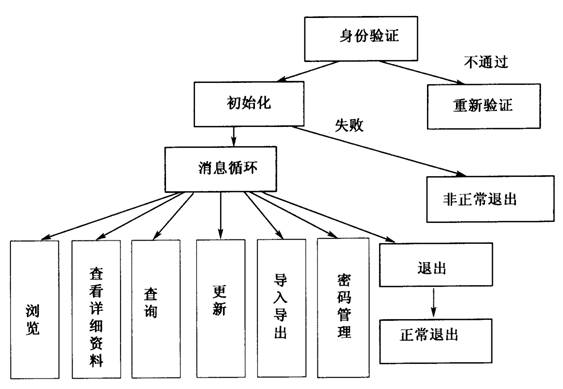

本软件的层次方框图如图3所示。
图3 层次方框图
3 程序设计说明
3．1 模块描述
本软件的详细功能模块图如图4所示。
图4 详细功能模块图
3．2 身份验证模块(M11)
功能：对用户进行身份验证，通过验证则登录系统。
输入项目：输入用户名和密码。
输出项目：无。
存储分配：程序运行需要占用内存约1MB左右。

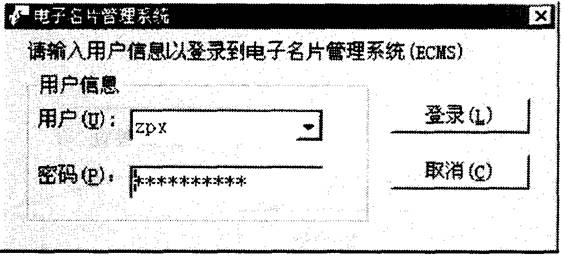

本模块的界面如图4所示。控件名称及其功能说明如表1所示。
图5
表1 控件名称及其功能
|
控件 |
控件名称 |
功能 |
|
用户-组合框控件 |
comboUser |
输入或选择登录用户名称 |
|
密码-编辑控件 |
txtAPwd |
输入登录用户密码 |
|
登录-按钮 |
cmdLand |
登录到电子名片管理系统 |
|
取消-按钮 |
cmdCancel |
取消登录 |
3．3 初始化模块(M1.1)
功能：初始化系统，显示欢迎界面，并使系统进入正常工作状态。
输入项目：配置文件，数据库文件。
输出项目：设置全局变量，浏览区和基本资料区。
存储分配：程序运行需要占用内存约1MB左右。
测试要点：配置文件或数据库文件损坏，或没有足够内存可供使用时是否正常。
3．4 关闭系统模块(M1.2)
功能：关闭并退出系统，保留相应状态数据。
输入项目：全局变量。
输出项目：更新后的数据库文件和配置文件。
测试要点：若数据库文件或配置文件不能正常操作，或全局数据已经不一致，怎样处理。
3．5 系统功能模块(M1.3)
功能：选择各种系统功能。
输入项目：鼠标或键盘事件。
输出项目：无。
本模块的界面图(略)。控件名称及其功能说明表(略)。
3．6 浏览模块(M2.1)
功能：以列表方式将数据记录显示在浏览区内，并维护窗口中浏览区中信息的更改和刷新。
性能：这是用户使用频率较高的一个模块，对性能要求在1～2秒内作出反应。
输入项目：鼠标、键盘事件或标准SQL浯句。
输出项目：重新设置的浏览区中信息。
测试要点：对各事件进行测试。
本模块的界面中的列表框应给出每个联系人的五项基本信息，分别是名称、电子邮件、单位电话、家庭电话和移动电话。
3．7 刷新浏览模块(M2.2)
功能：利用全局变量中的信息重新刷新浏览区。
输入项目：将要设置成焦点记录的记录号。
输出项目：设置浏览区。
测试要点：对有效和无效的输入记录号进行测试。
3．8 基本资料模块(M3.1)
功能：维护窗口中基本资料区中五项信息的更该和刷新。
性能：这是经常使用的一个模块，对性能要求在1～2秒内作出反应。
输入项目：鼠标或键盘事件。
输出项目：重新设置的基本资料区中信息
测试要点：对各事件进行测试。
3．9 刷新基本资料模块(M3.2)
功能：利用全局变量中的信息重新刷新基本资料区。
输入项目：处理方式(更新或刷新)。
输出项目：设置浏览区和数据库。
3．10 详细资料模块(M4.1)
功能：显示联系人的详细信息。
输入项目：焦点记录号。
输出项目： 厂一步将要执行的功能(“确定”、“修改”、“删除”、“打印”)。
测试要点：对各事件进行测试。
3．11 刷新详细资料模块(M4.2)
功能：重新刷新详细资料。
输入项目：处理方式(修改或刷新)。
输出项目：设置详细资料浏览区和数据库。
3．12 查询模块(M5)
功能：完成查询功能。
性能：响应时间控制在1～2秒内。
输入项目：查询条件。
输出项目：标准的SQL浯句，发送设置浏览区命令。
测试要点：测试各种查询方式。
3．13 修改模块(M6.3)
功能：完成修改功能。
输入项目：焦点记录号。
输出项目：设置数据库和全局变量。
本模块的界面如图12—23所示。控件名称及其功能详见表12—4。
3．14 增加模块(M6.1)
功能：完成增加功能。
输入项目：鼠标或键盘命令。
输出项目：无。
3．15 删除模块(M6.2)
功能：完成删除功能。
输入项目：鼠标或键盘命令。
输出项目：无。
3．16 报表生成模块(M7)
功能：生成多种风格的报表。
输入项目：鼠标或键盘命令。
输小项目：生成的报表。
3．17 打印模块(M8)
功能：完成打印功能。
输入项目：报表。
输出项目：无。
3．18 导入模块(M9.1)
功能：完成数据的导入功能。
输入项目：导入文件。
输出项目：刷新基本资料模块，并设置浏览区。
3．19 导出模块(M9.2)
功能：完成数据的导入功能。
输入项目：导入文件。
输出项目：无。
3．20 密码管理模块(M10)
功能：对密码进行设置。
输入项目：鼠标或键盘事件。
输出项目：无。
3．21 帮助(M12)
功能：提供对电子名片管理系统使用的帮助功能。
输入项目：鼠标或键盘事件。
输出项目：无。
